Topologia de Redes

TOPOLOGÍA DE REDES

Definición

la topología de red es la disposicion física en la que se conecta una red de ordenadores (computadoras, impresoras, servidores, hubs, switches, enrutadores, etc.) se interconectan entre si sobre un medio de comunicacion.
a) topología física: se refiere al diseño actual del medio de transmisión de la red.
b) topología lógica: se refiere a la trayectoria lógica que una señal a su paso por los nodos de red.

existen varias topología de red básica pero también existen redes híbridas que combinan una o mas de las topologías anteriores en una misma red

1. RED DE ANILLO

   Topologia de red na la que las estaciones se conectan formando un anillo. cada estacion esta conectada a la siguiente y la ultima esta conectada a ala primera.
   cada estacion tiene un receptor y un transmisor que hace la funcion de repetidor pasando la señar a la siguiente estacion del anillo
   En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

2. RED EN ARBOL


    Topologia de red en la que los nodos estan colocados en forma de arbol. desde una vision topologica, la conexion en arbol es parecida a una serie de redes en estrella interconectadas.
   Es una variacion de la red en bus, la falla de un nodo no implica interrupcion en las comunicacione.
   se comparte el mismo canal de comunicaciones

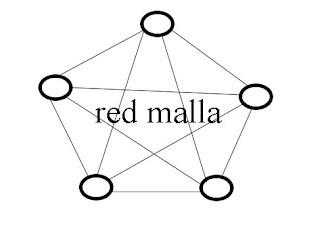

   3. RED EN MALLA


   La red en malla es una topologia de red en la que cada nodo esta conectado a uno o mas de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos.
   si la red de malla esta completamente conectada no puede existir absoilutamente ninguna interrupcion en las comunicaciones. cada servidor tiene sus propias conexiones con todos los demas servidores



   4. RED EN BUS

   topologia de ren en la que todas las estaciones estan conectadas a un unico canal de comunicaciones por medio de unidades interfaz y derivadores. las estaciones utilizan este canal para comunicarse con el resto.
   la topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene otra conexion entre nodos. físicamente cada host esta conectado a un cable común, por lo que se puede comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados



   5.RED DE ESTRELLA

    Red en la cual las estaciones estan conectadas di rectamente al servidor u ordenador y todas las comunicaciones se han de hacer necesaria mente a través de el. Todas las estaciones están conectadas por separado a un centro de comunicaciones, concentrador o nodo central, pero no están conectadas entre si

   esta red crea una mayor facilidad de supervision y control de información ya que para pasar los mensajes deben pasar por el hub o concentrador el cual gestiona la redistribución de la información a los demás nodos. La fiabilidad de este tipo de red es que el malfuncionamiento de un ordenador no afecta en nada a la red entera puesto que cada ordenador se conecta independientemente del hub el costo del cableado puede llegar a ser muy alto. su punto débil esta en el hub ya que es el que sostiene la red en uno



   6.RED HÍBRIDA


   La topología híbrida es una de las mas frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbridas.
   ejemplos: en árbol, estrella-estrella, bus-estrella, etc.
   esta es la combinacion de 2 o mas topologías ya sean simples o compuestas
